EVO80 7U G913TKL PCB MOD

PCB在初版基础上进行了配列的修改，空格一列改为7U，支持了ANSI/ISO Enter，阶梯Caps Lock多配列，取消了PCB卫星轴支持，整体功能与初版无异

安装说明

安装方案基本上为最优解，建议严格按照此方案组装套件

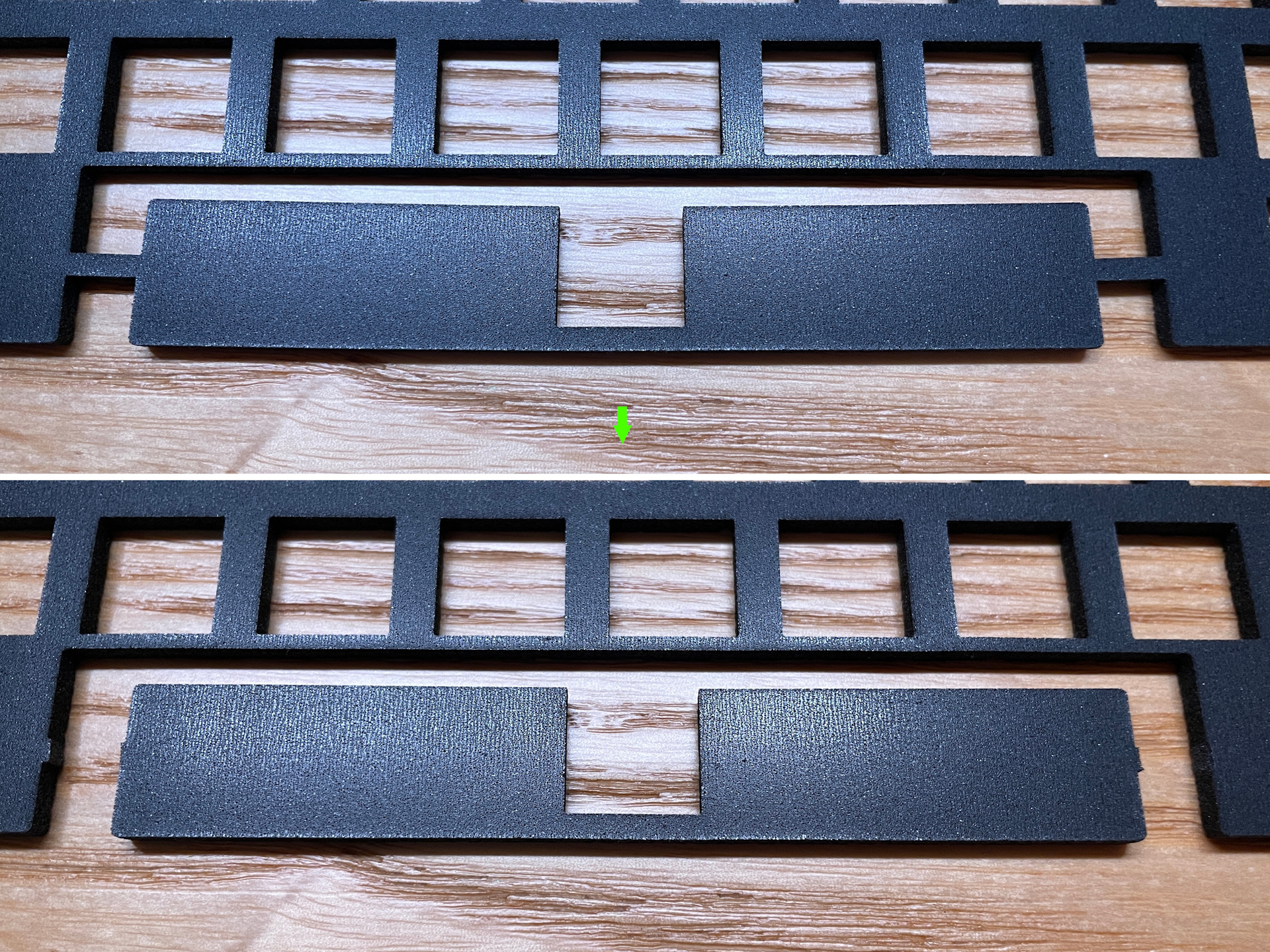

修剪夹心棉

将夹心棉的空格进行修剪，去除冗余连接部分

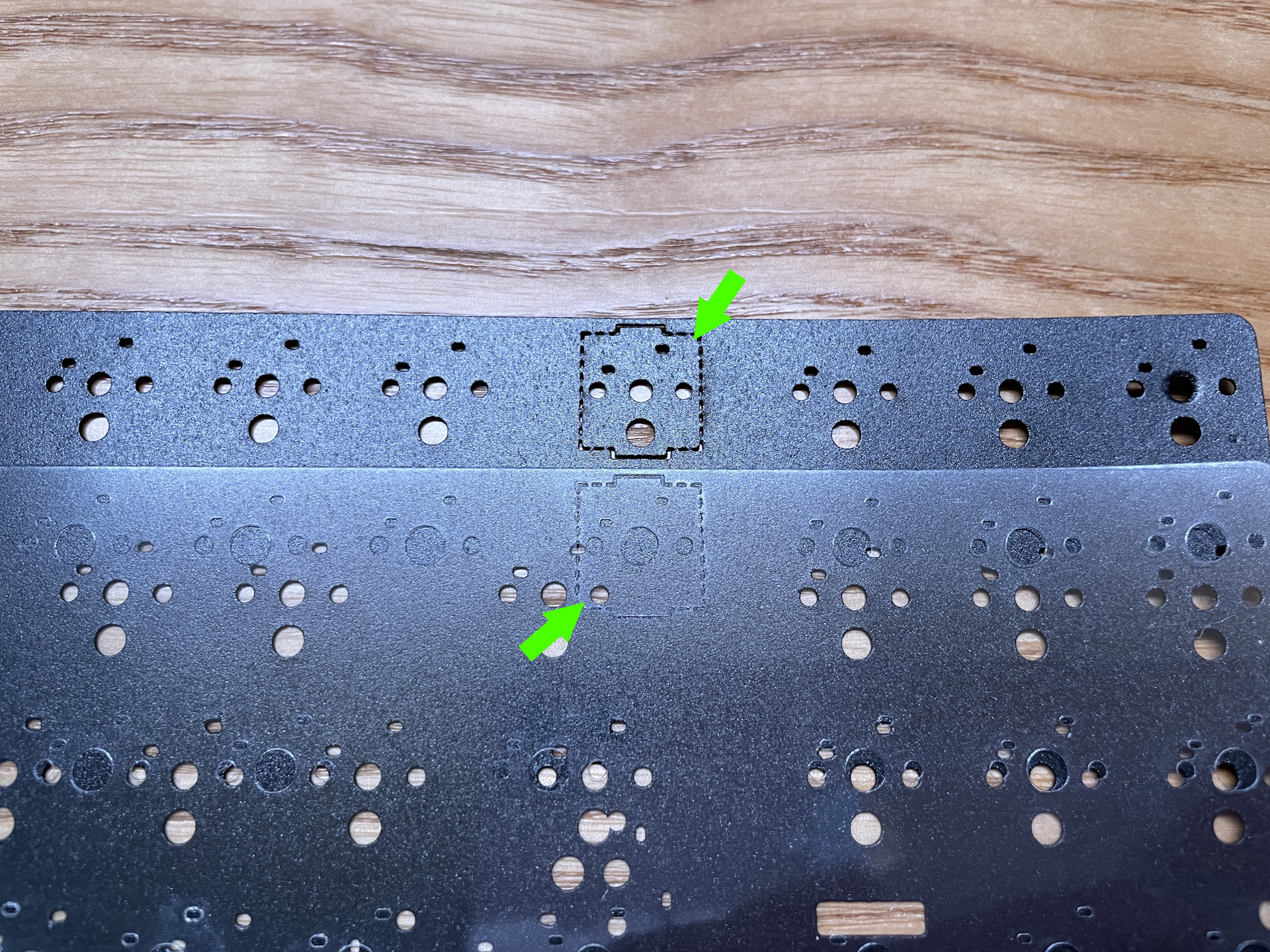

修剪IXPE/PET轴下垫（仅旋钮版）

焊接旋钮版本，需要对IXPE/PET轴座垫的F13部分进行修剪，用剪刀沿着虚线部分将F13趋于剪下即可

安装声音包

声音包从PCB正面角度俯视顺序从上到下依次为：

名称	颜色	材质	特征
定位板	-	-	-
夹心棉	黑色	Poron	带轴体开槽
IXPE轴下垫	黑色	IXPE	带轴体引脚、固定孔位、灯珠开槽
PET轴下垫	透明	PET	带轴体引脚、固定孔位开槽
PCB	-	-	-
轴座垫	黑色	Poron	带PCB背面元器件开槽且覆有背胶
PET声优垫	透明	PET	带磁吸接头、F13旋钮固定引脚开槽

步骤 1

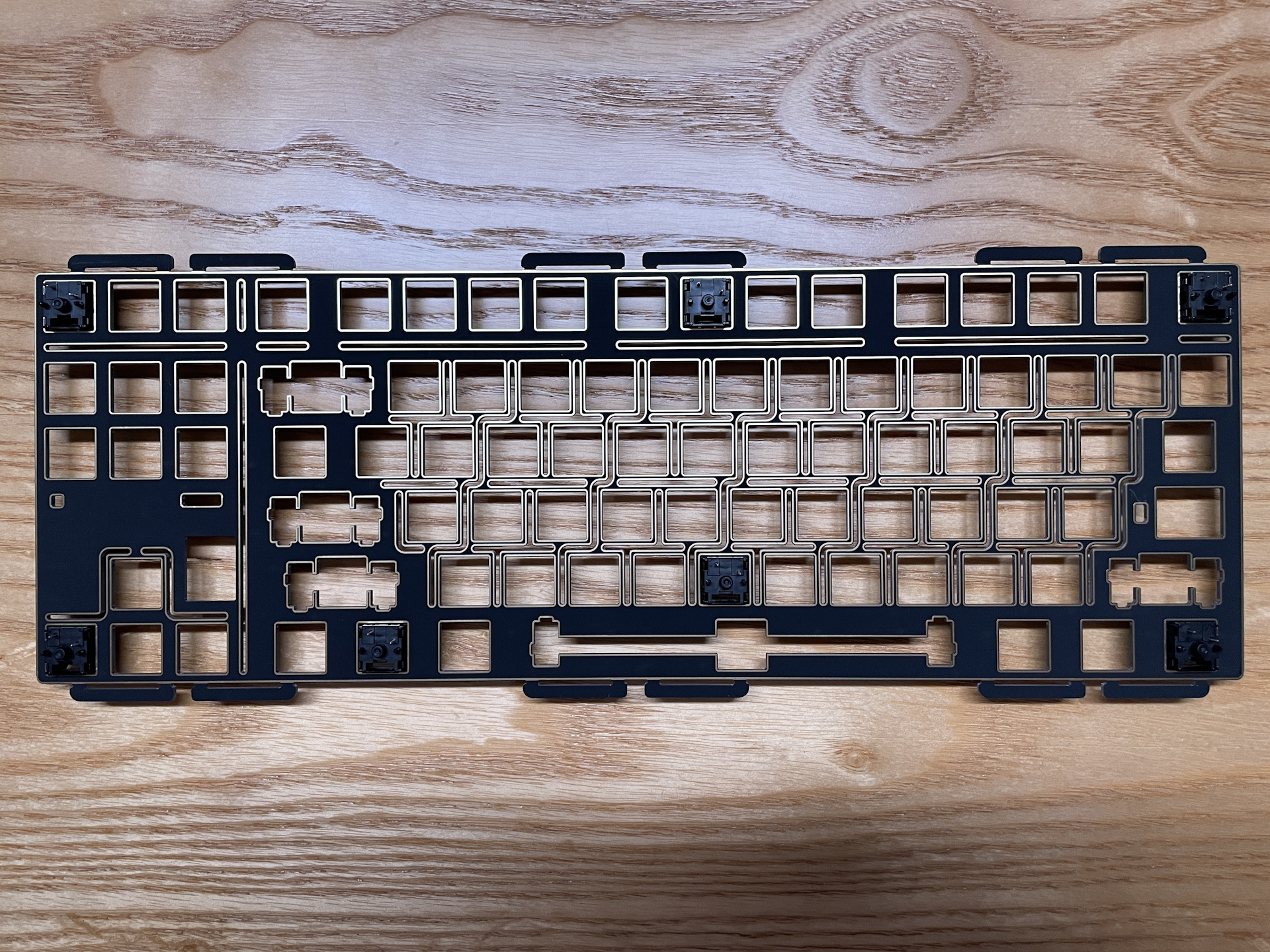

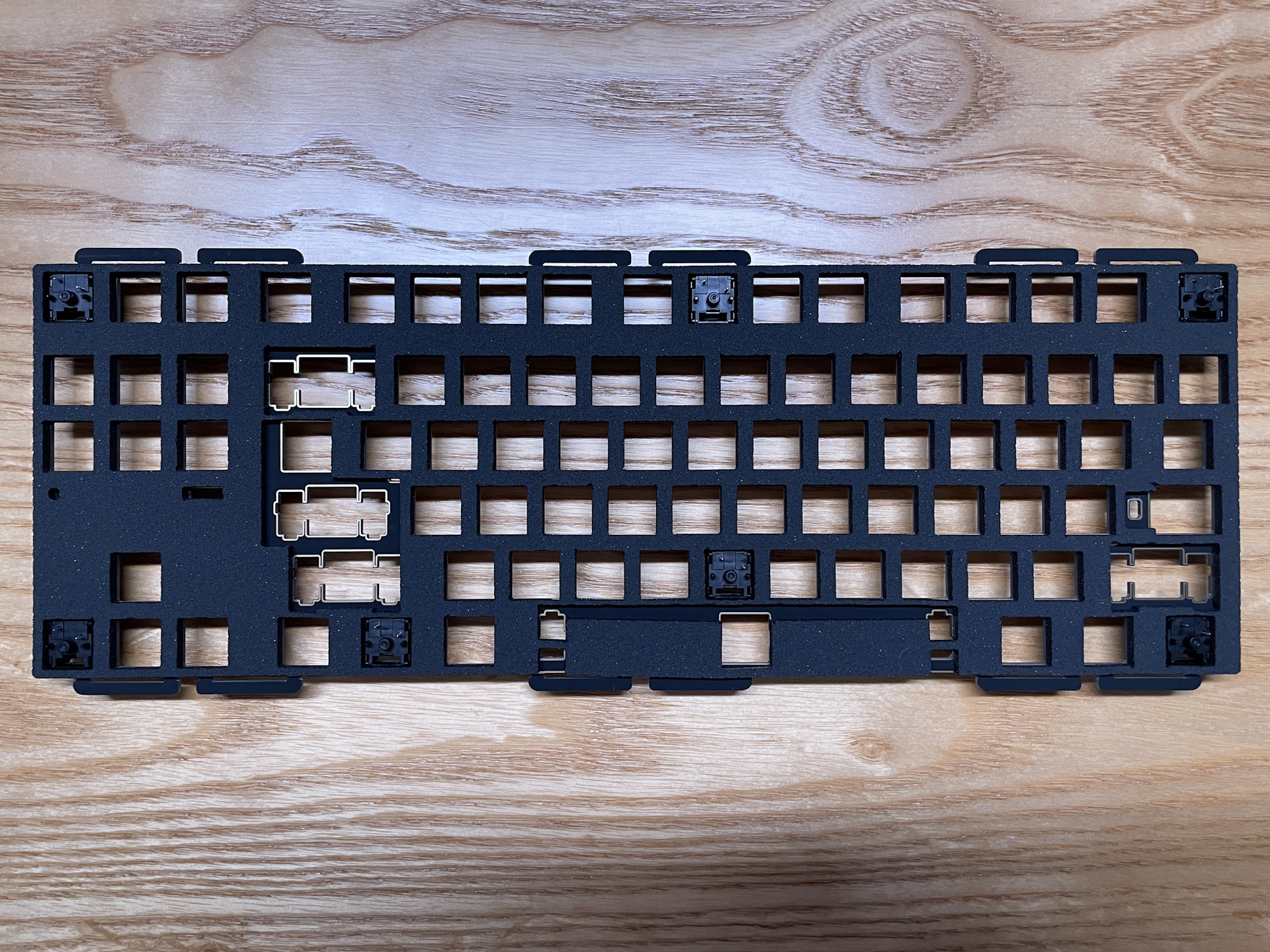

取出定位板，在定位板四边装上几颗轴用于定位，将定位板翻面放置

步骤 2

将夹心棉以定位轴辅助对齐盖在定位板上

步骤 3

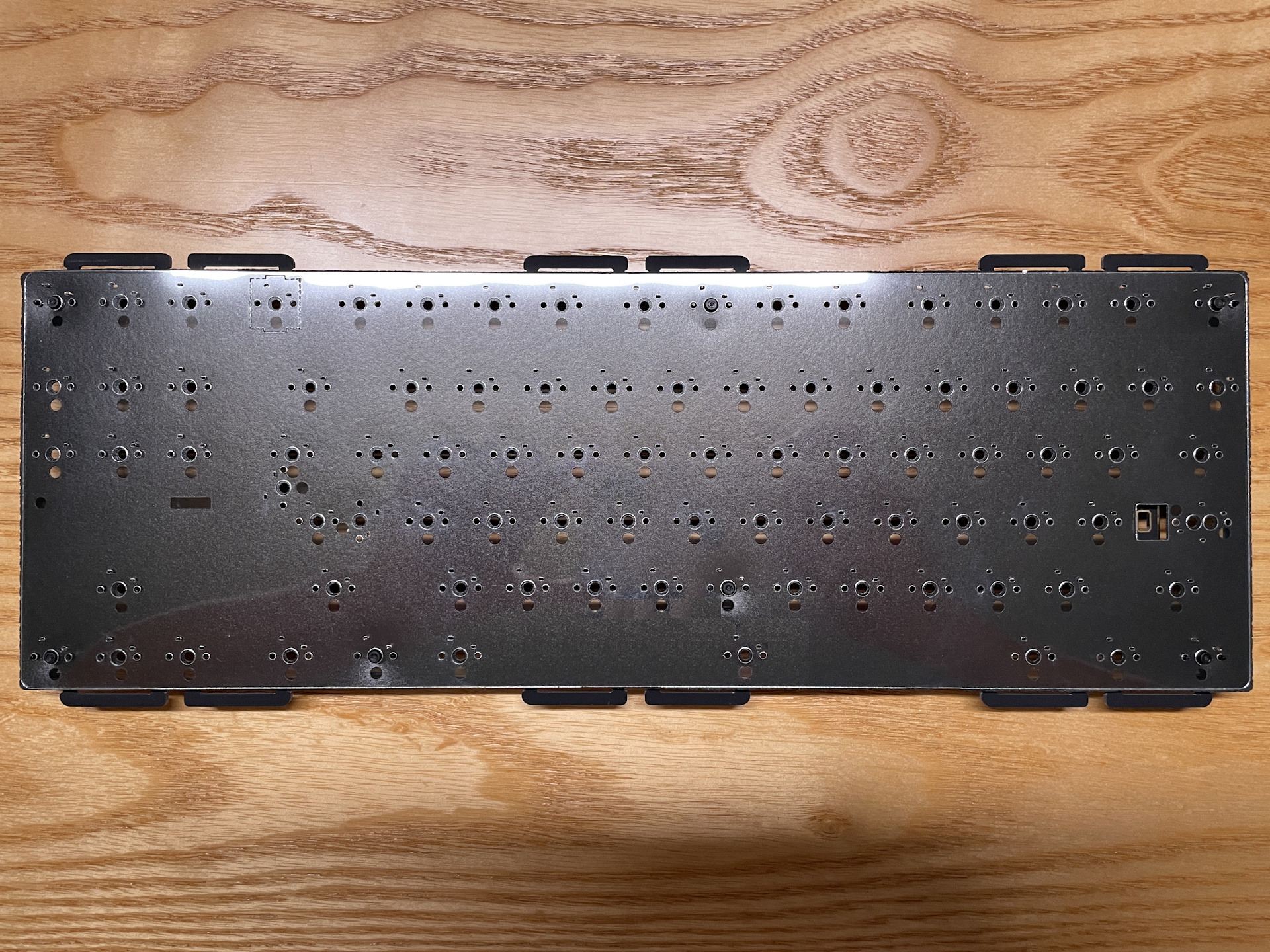

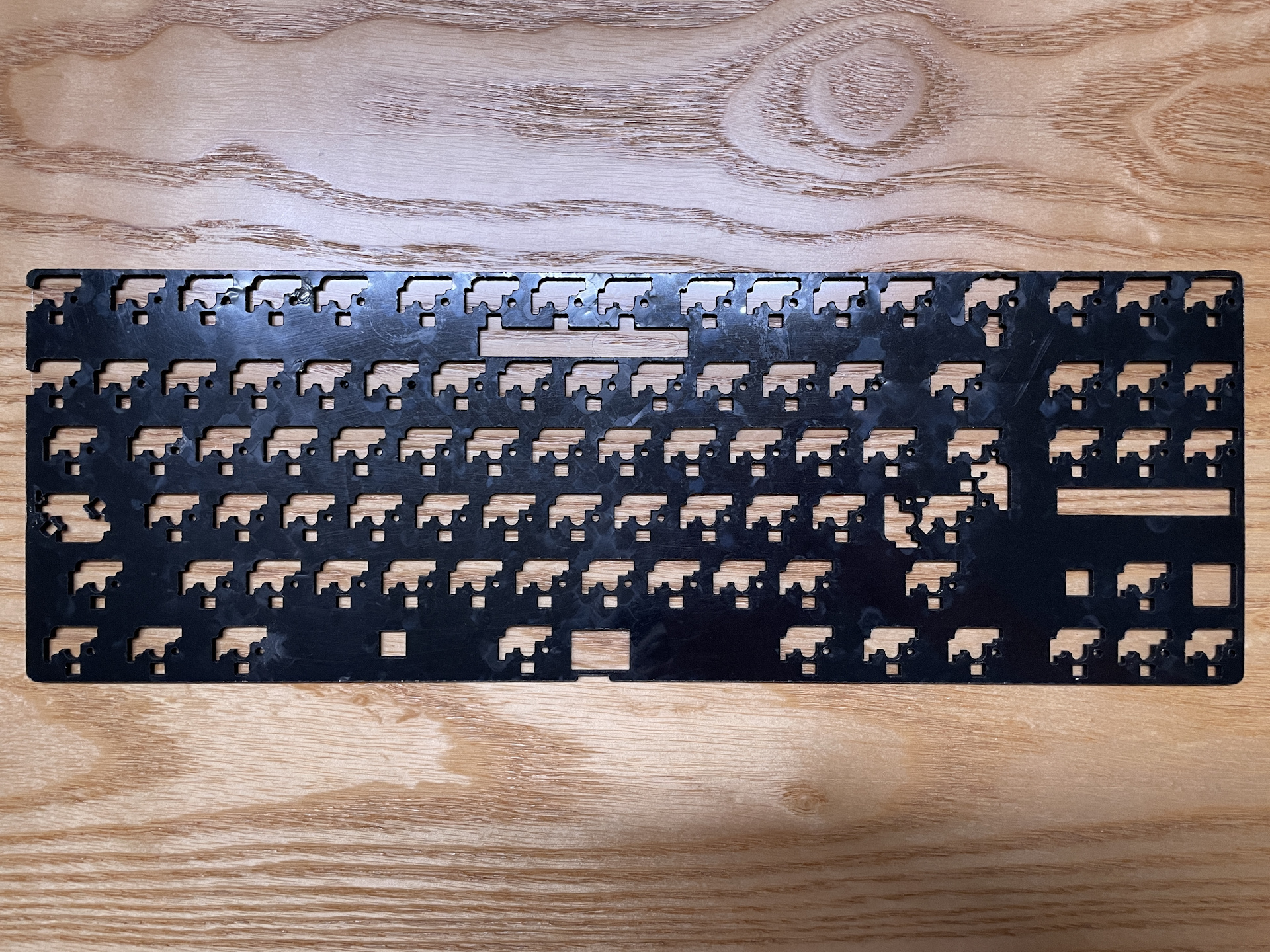

同样以定位轴辅助对齐依次将IXPE/PET轴下垫盖在夹心棉上

步骤 4

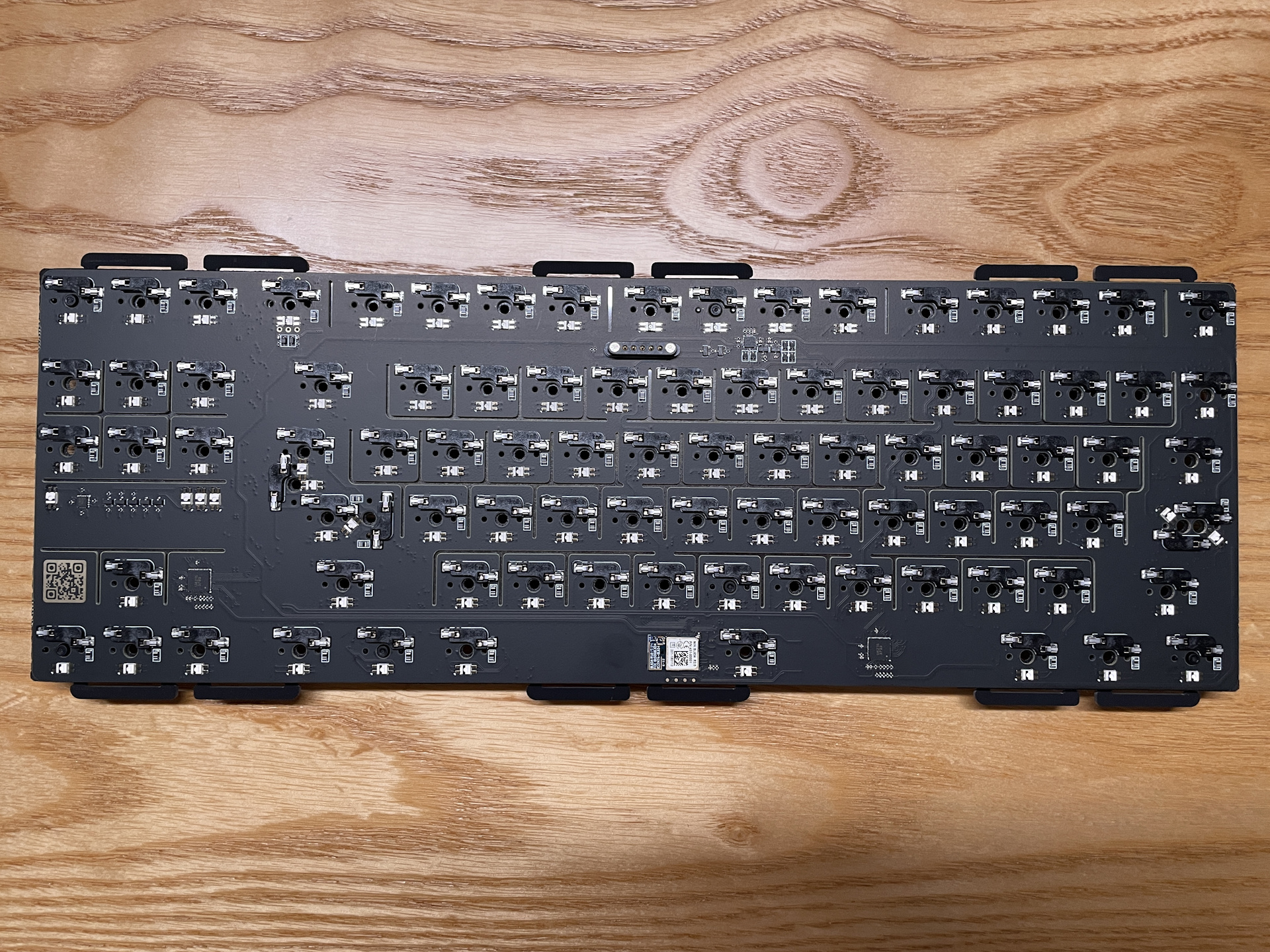

将PCB固定在定位板上，完成PCB上半部分的声音包的安装

步骤 5

将轴座垫沿着轴座开槽盖在PCB上，取出附赠的双面胶，将双面胶粘贴至轴座棉未开槽区域

步骤 6

揭开双面胶后，将PET声优垫粘贴在轴座棉上，注意区分方向

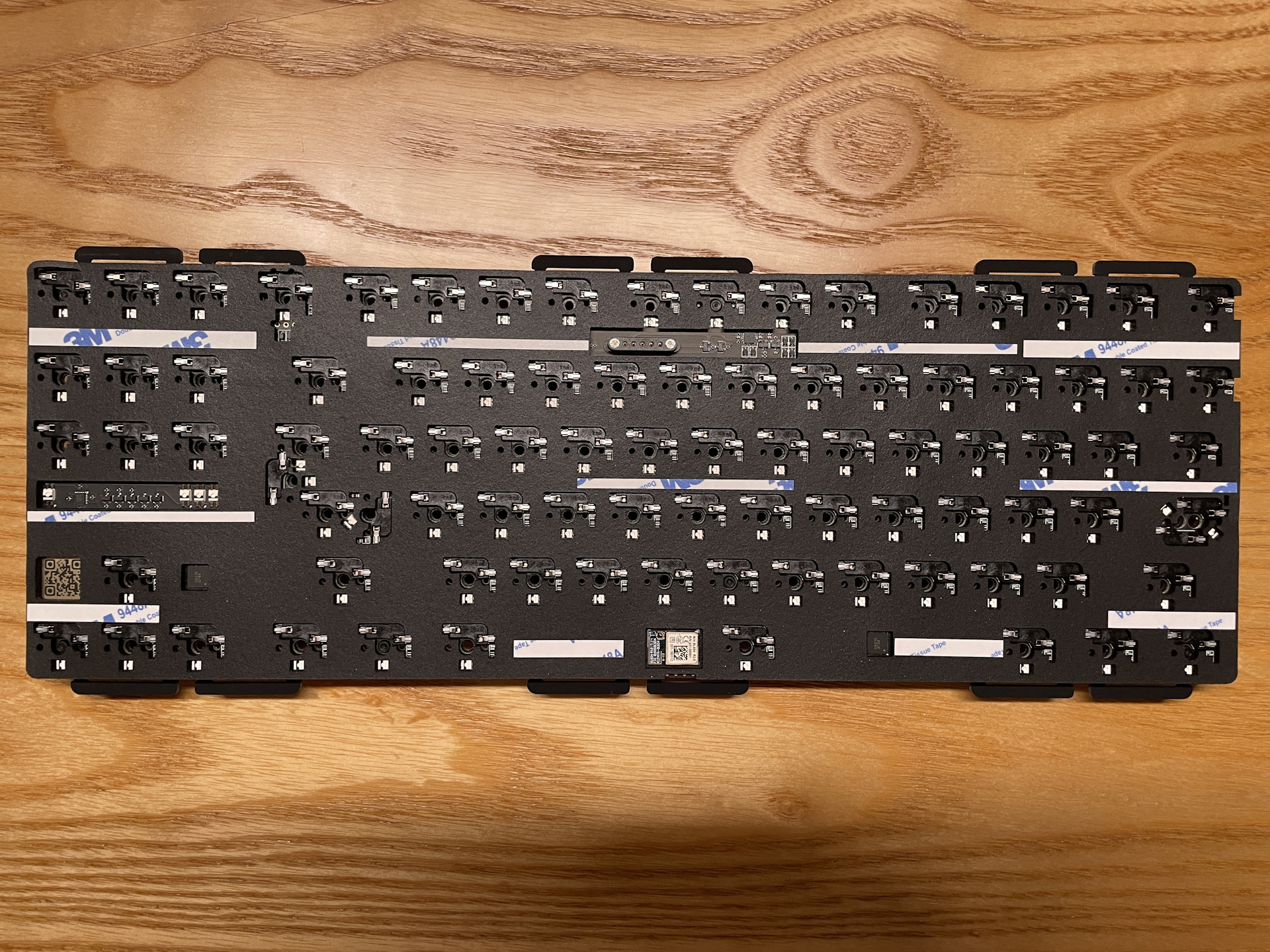

步骤 7

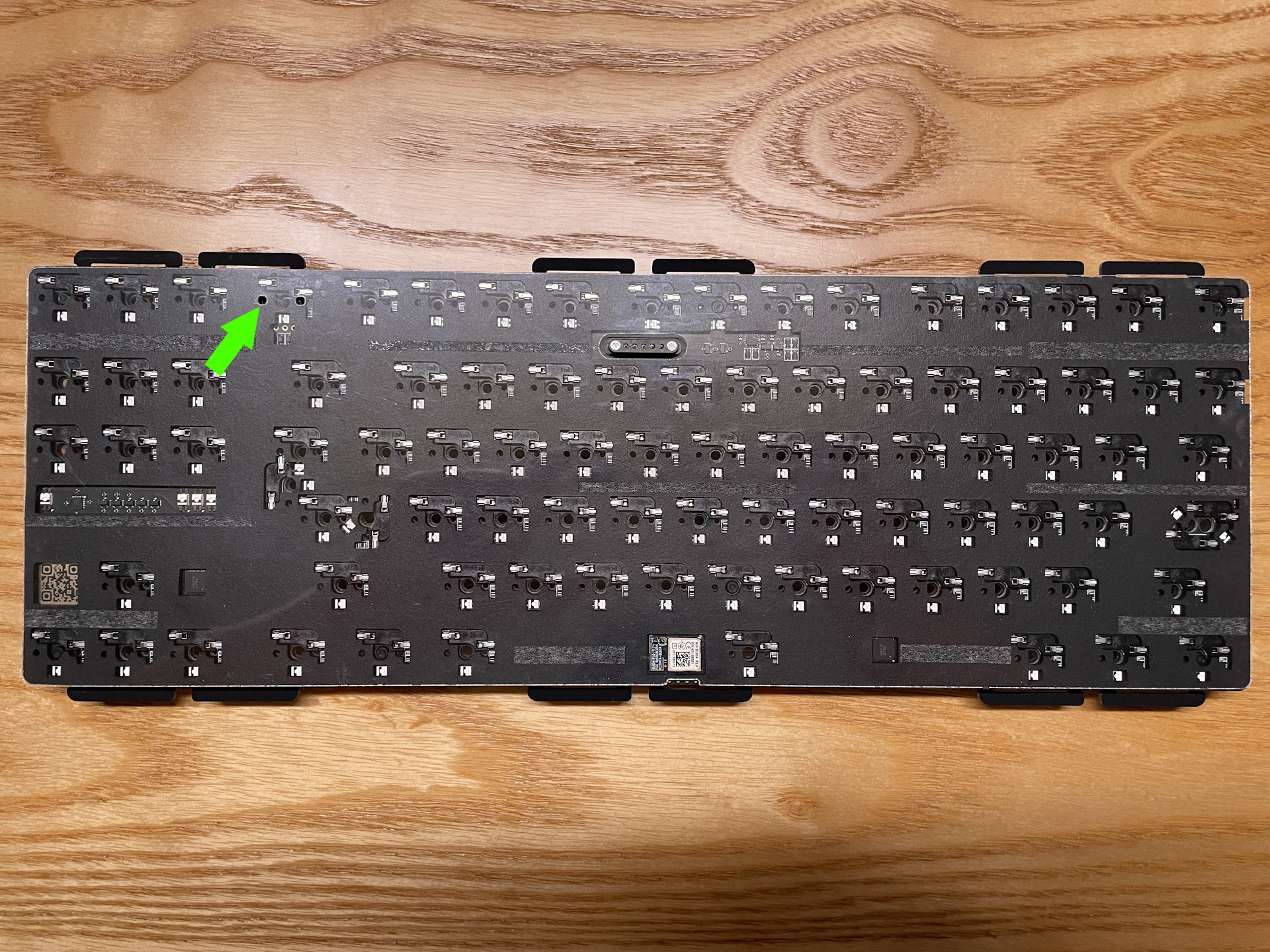

取下轴座棉，翻面后揭开背胶覆膜，将轴座棉粘贴至PCB上

步骤 8

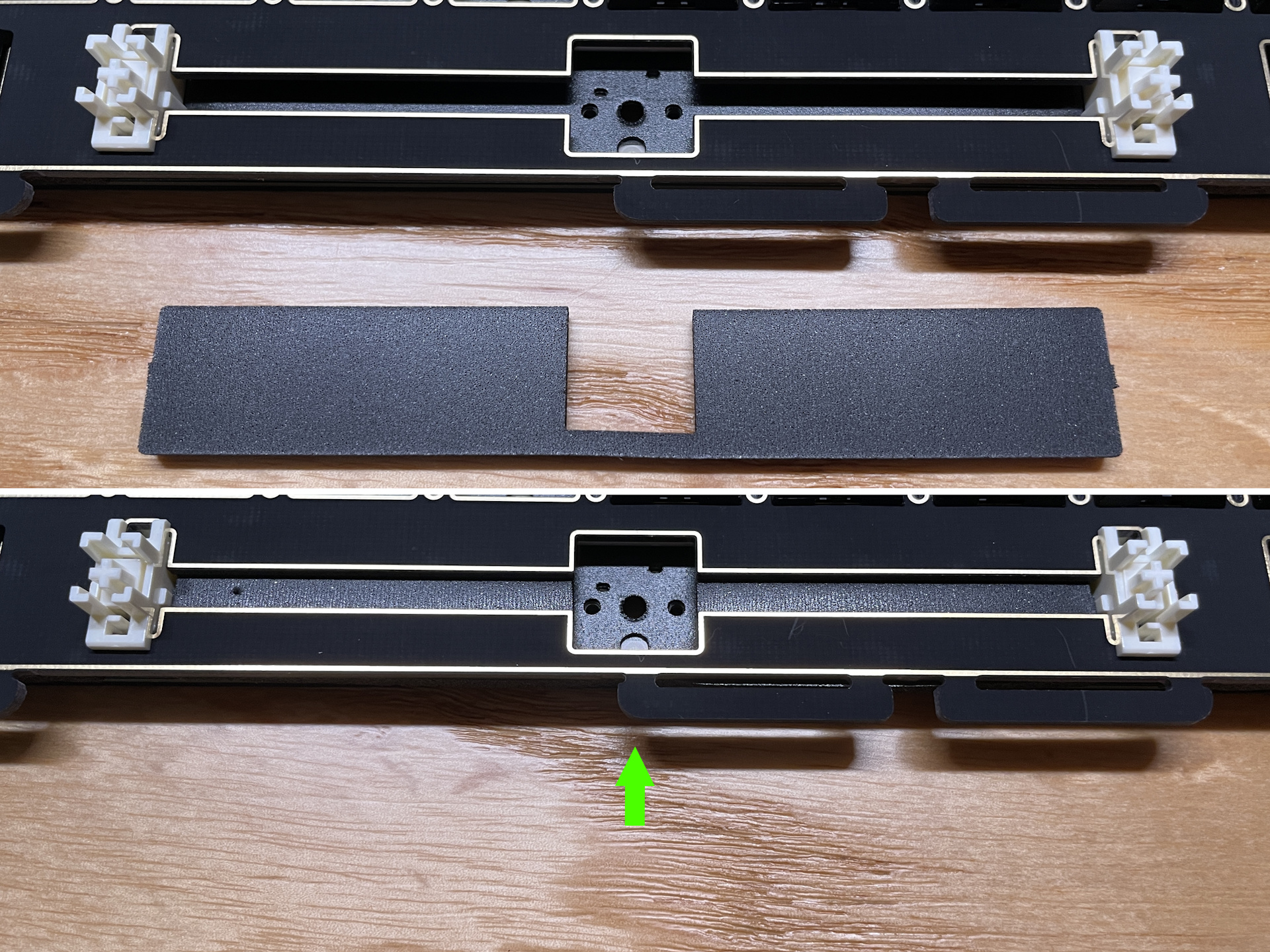

安装好空格部分的卫星轴后，取出修剪后的夹心棉空格部分，按图示箭头方向，从定位板与PCB之间的缝隙将其塞入，至此完成全套声音包的安装

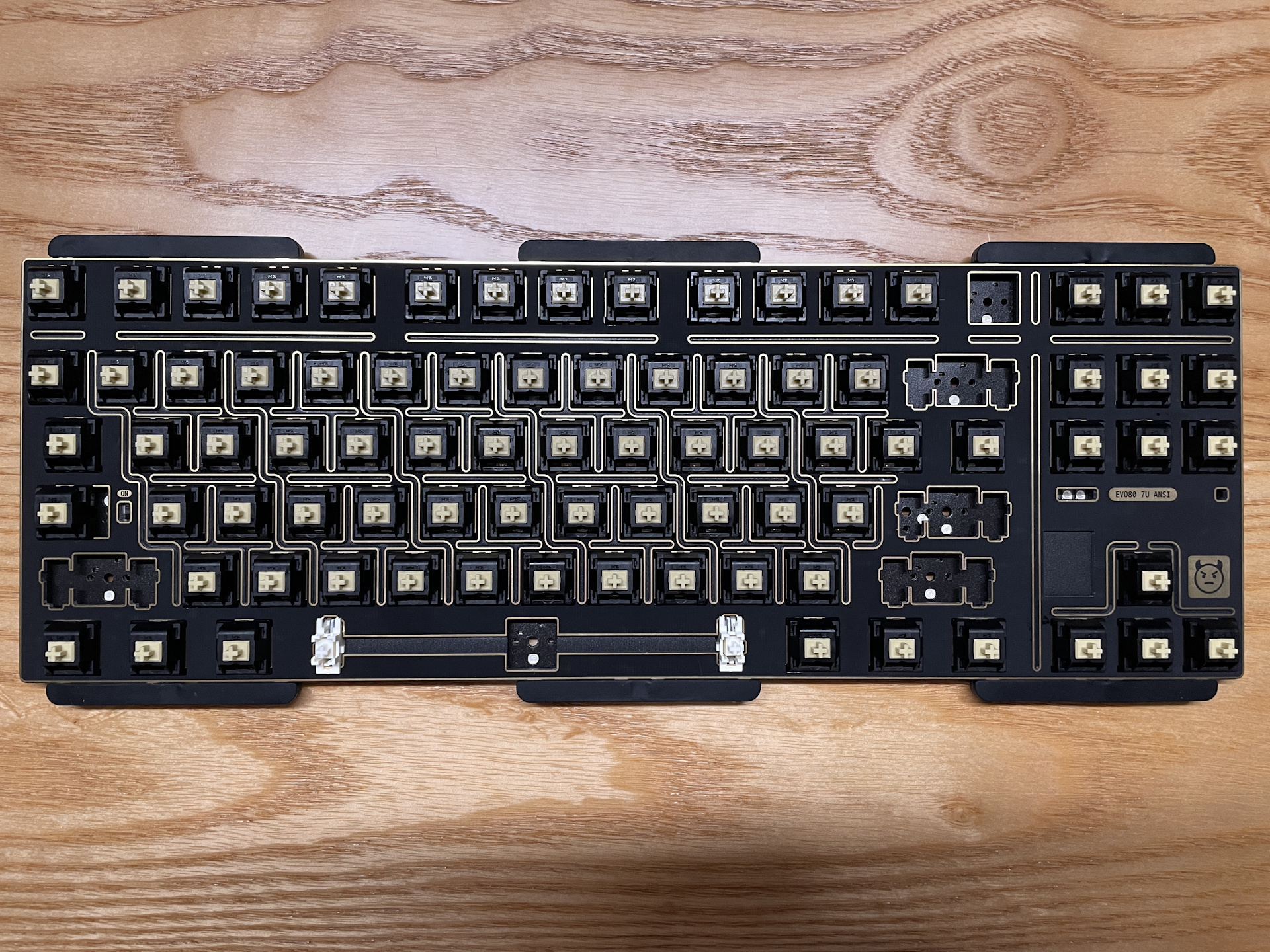

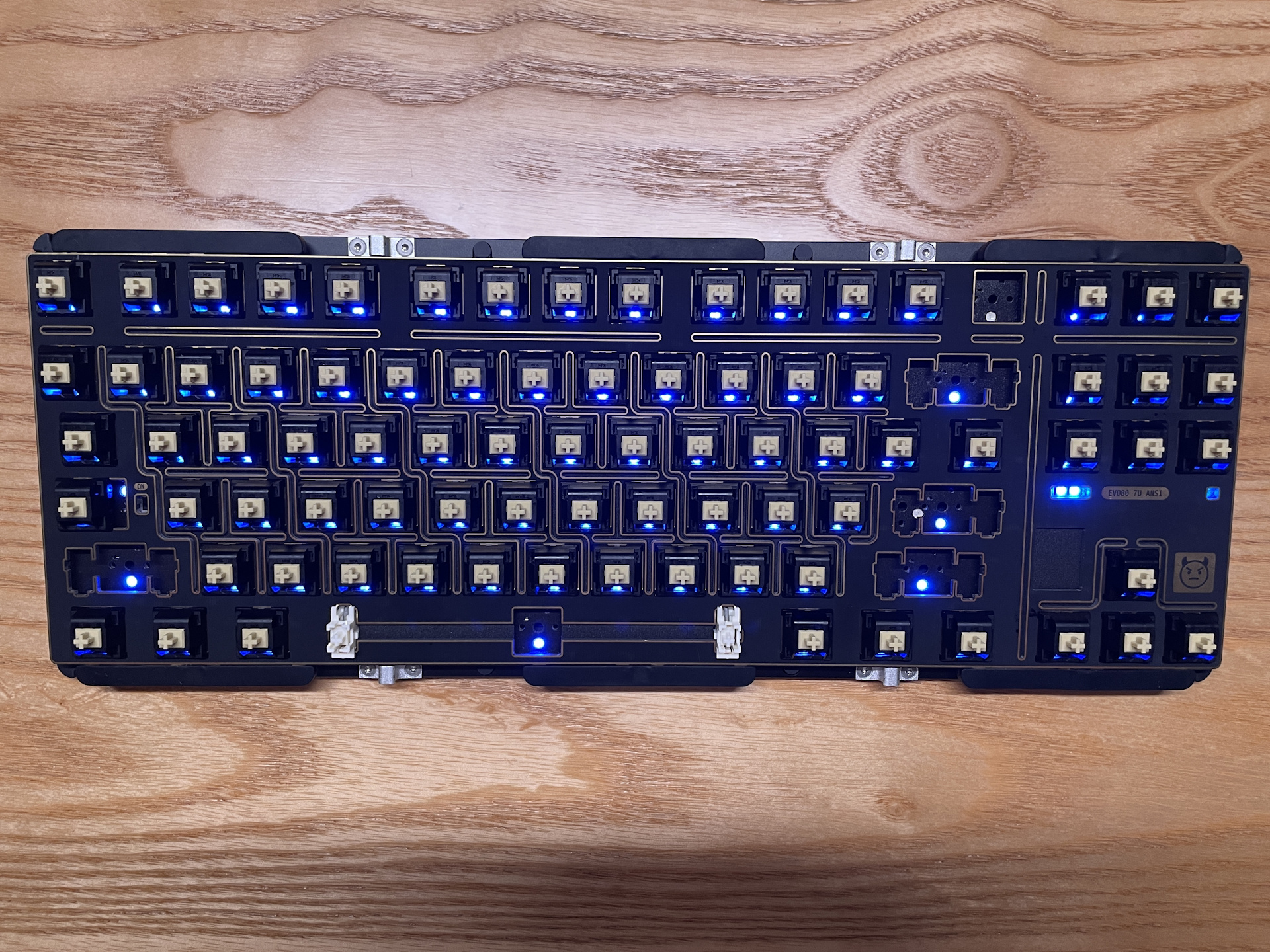

安装轴体与板簧硅胶套

安装轴体时，首先确认轴体是否有歪针脚的情况，然后一只手顶住要安装的轴体位置背面的轴座另一只手插入轴体避免出现损坏轴座甚至掉焊盘的问题，待全部轴体安装完成后，将PCB翻面确认轴体引脚均正确的插入轴座之中；
完成轴体安装后，从EVO80原定位板上取下板簧硅胶套套入新定位板，将PCB开关拨至关闭状态

安装内胆

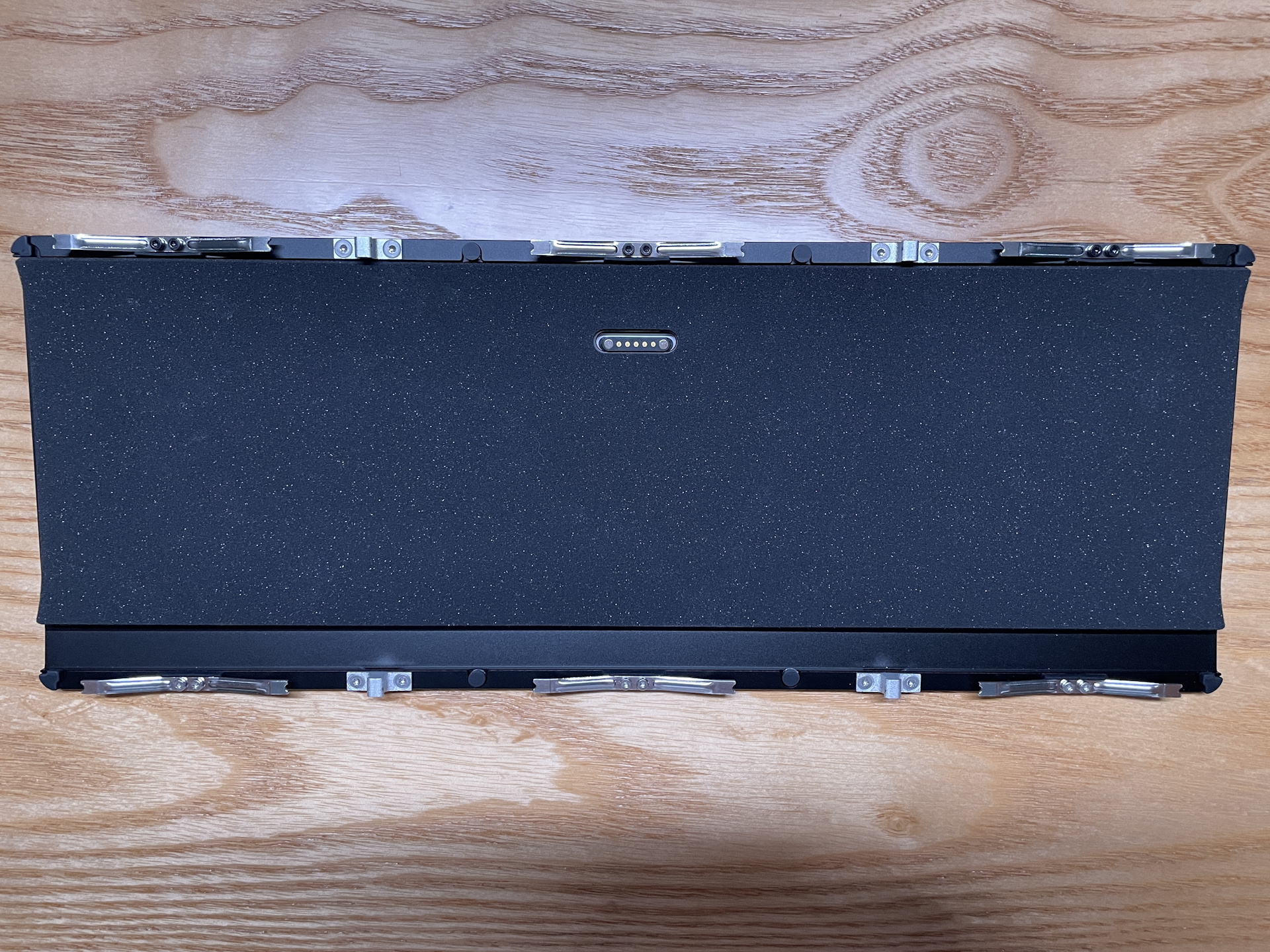

将原内胆取出，仅保留底棉对齐后放在底壳上
注：底棉填充后声音会更扎实，不安装则手感更软弹，可根据自己的喜好选择是否安装

将新内胆放在底壳上，插电开机！

使用测试工具检测按键及功能均正常后，盖上上盖，Voilà！

使用说明

基本上包含了常用的使用相关事项，建议仔细阅读，部分硬件功能相关未能收录建议翻阅罗技官方使用手册与FAQ

键位说明

由于空格改为7U长度，故空格一排按键长度均进行了修改，具体按键长度在键位图中有标注，键帽与空格的卫星轴无法使用原版需另外购买

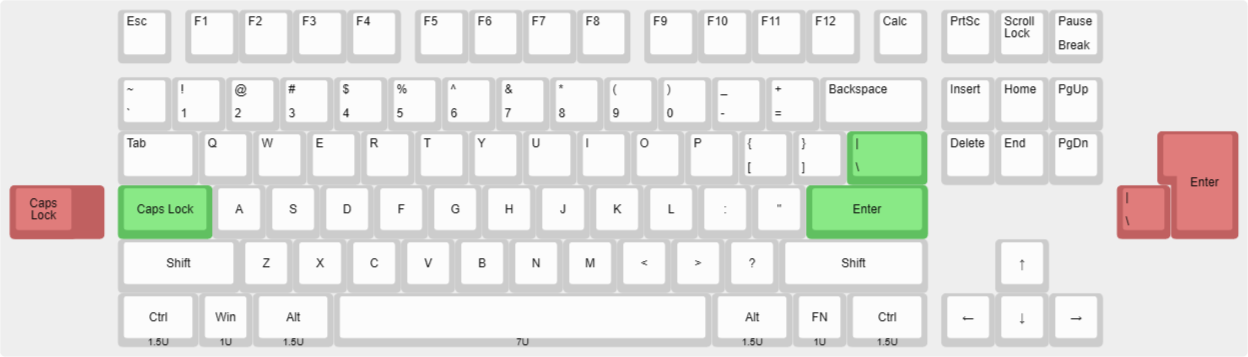

默认键位

Layer 0为默认键位层

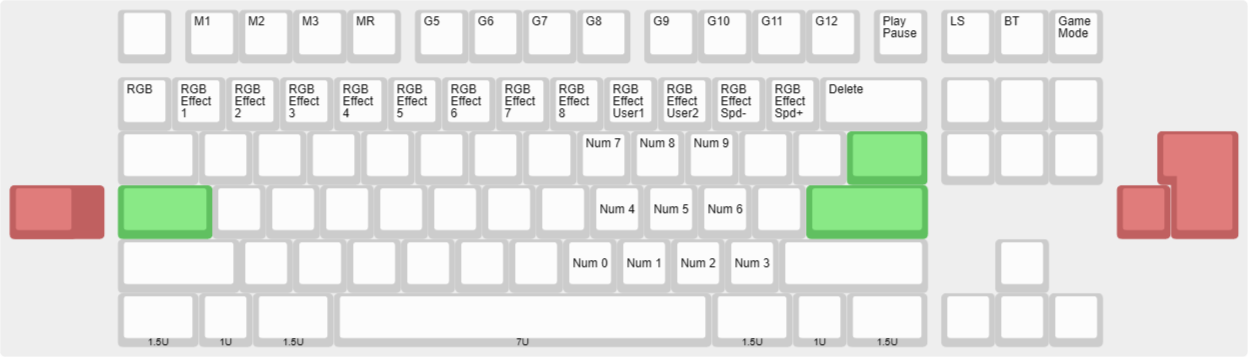

Layer 1为FN键位层，需通过按下Fn切换，例如：触发LS，则需要先按住FN再按下PrtScr

功能键说明

表格仅包含键盘硬件相关的功能按键

名称	功能	说明
M1 - M3	板载配置 1 - 3	启用板载配置文件 1 - 3
MR	宏录制	录制宏，详见说明书第20页
G1 - G12	可编程按键 1 - 12	激活编程按键 1 - 12，默认为 F1 - F12，可通过MR或G Hub进行修改
LS	Lightspeed连接	2.4G无线与有线模式；短按为模式切换，在无线模式下长按3秒进入配对模式，指示灯变为快速闪烁状态；注：插拔USB线可在有线/无线模式间自动切换
BT	蓝牙模式	短按为模式切换，长按3秒进入配对模式，指示灯变为快速闪烁状态；注：蓝牙模式下，插入USB线不会自动切换至有线模式
Game Mode	游戏模式	默认禁用Windows键，可通过G Hub修改禁用的按键
RGB	亮度	切换RGB亮度，每按一次亮度降低一档直至关闭，关闭后再次按下则变为开启状态
RGB Effect 1	板载灯效 1	色彩波浪（从左至右）
RGB Effect 2	板载灯效 2	色彩波浪（从右至左）
RGB Effect 3	板载灯效 3	色彩波浪（从中间向外扩散）
RGB Effect 4	板载灯效 4	色彩波浪（自下而上）
RGB Effect 5	板载灯效 5	色彩循环
RGB Effect 6	板载灯效 6	涟漪
RGB Effect 7	板载灯效 7	呼吸灯
RGB Effect 8	板载灯效 8	青蓝色
RGB Effect User 1	用户存储的灯效 1	可在G Hub 键盘详情页 - 设备设置 - 设备效果 进行修改
RGB Effect User 2	用户存储的灯效 2	同上
RGB Effect Spd -	降低灯效速度	每按一次降低灯效速度一档
RGB Effect Spd +	提高灯效速度	每按一次提高灯效速度一档

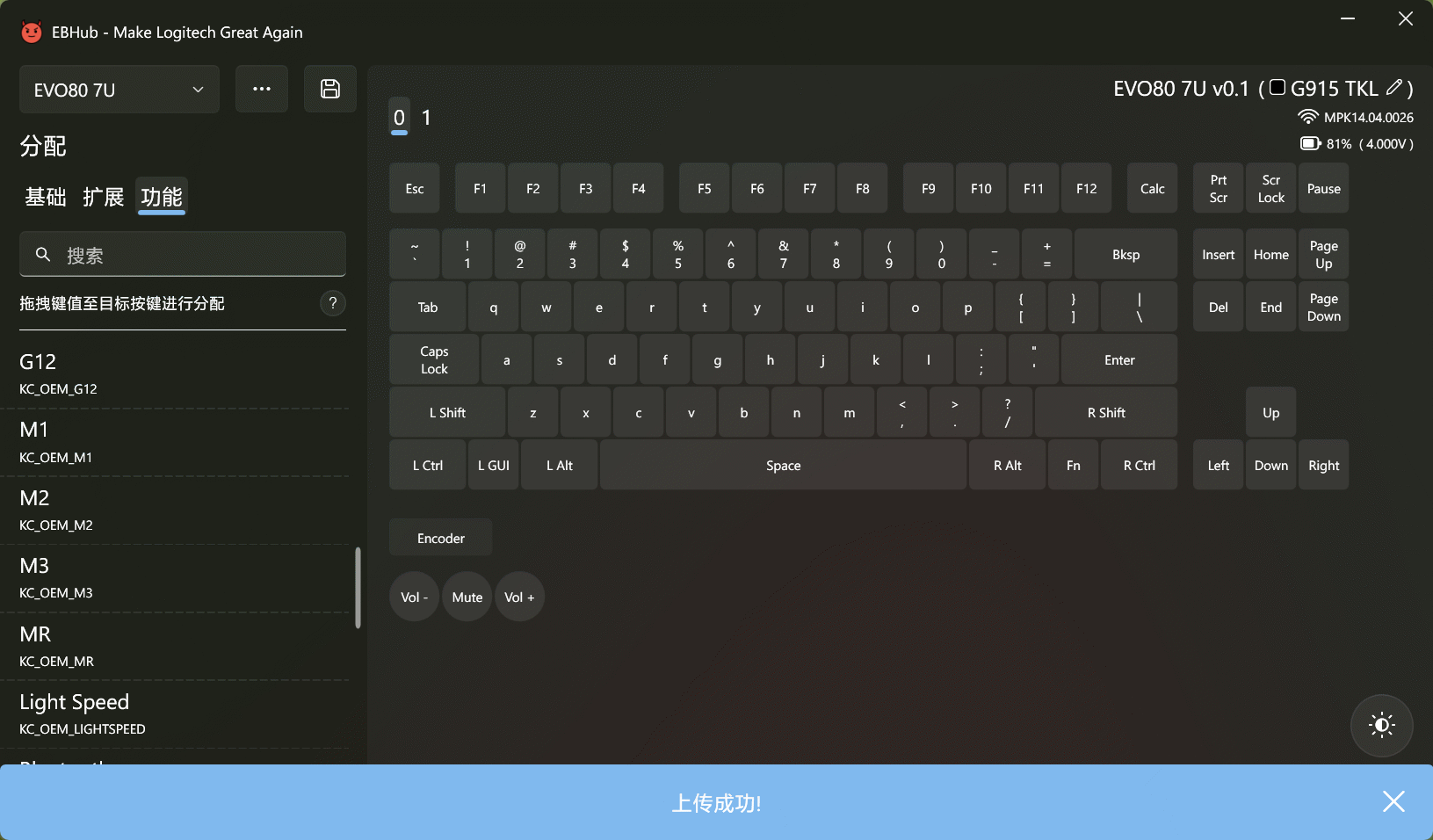

修改按键键值

启动EBHub后，将左侧列表中的键值拖动到目标键位上，最后点击保存待上传成功后即可

切换配列

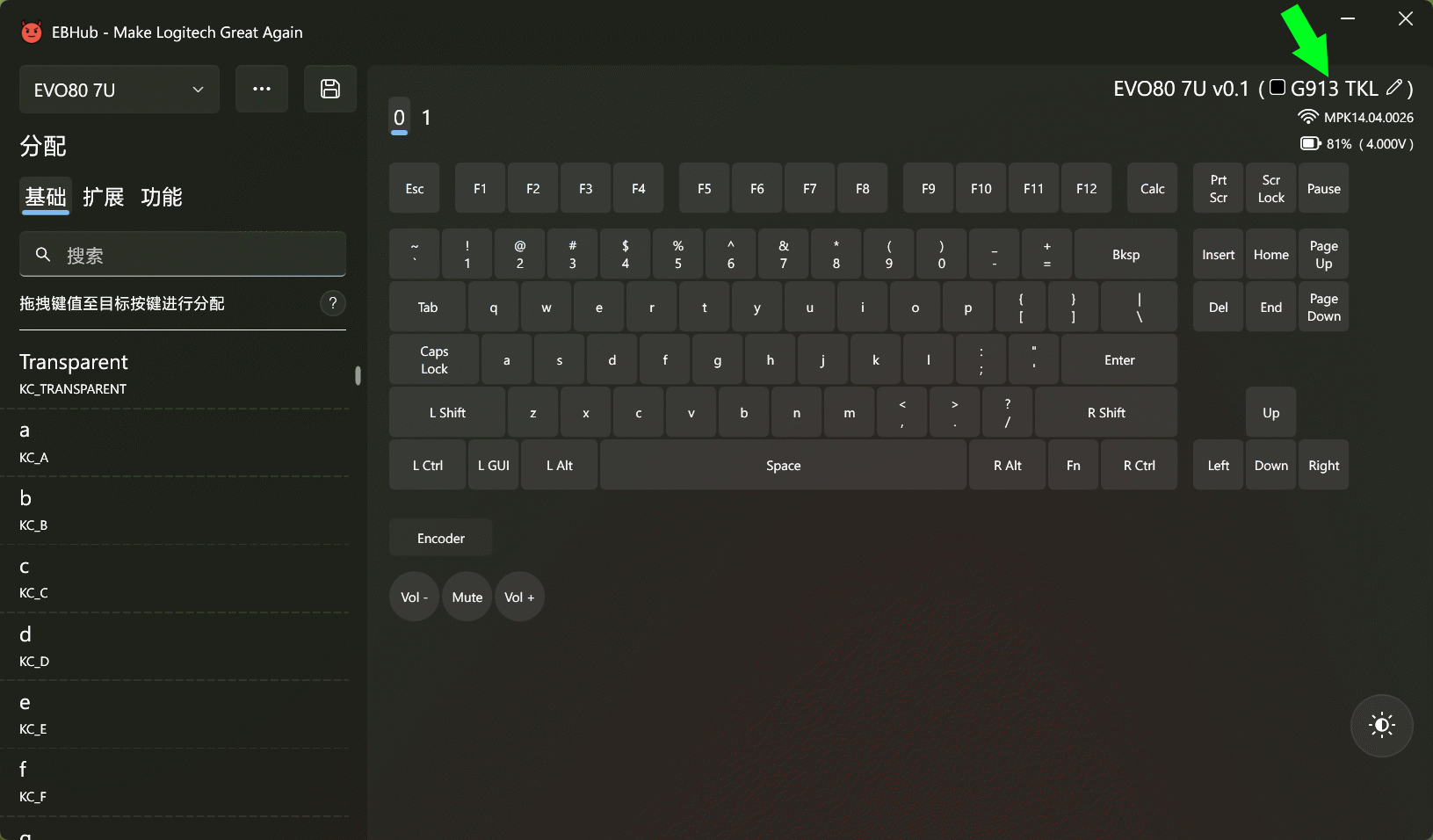

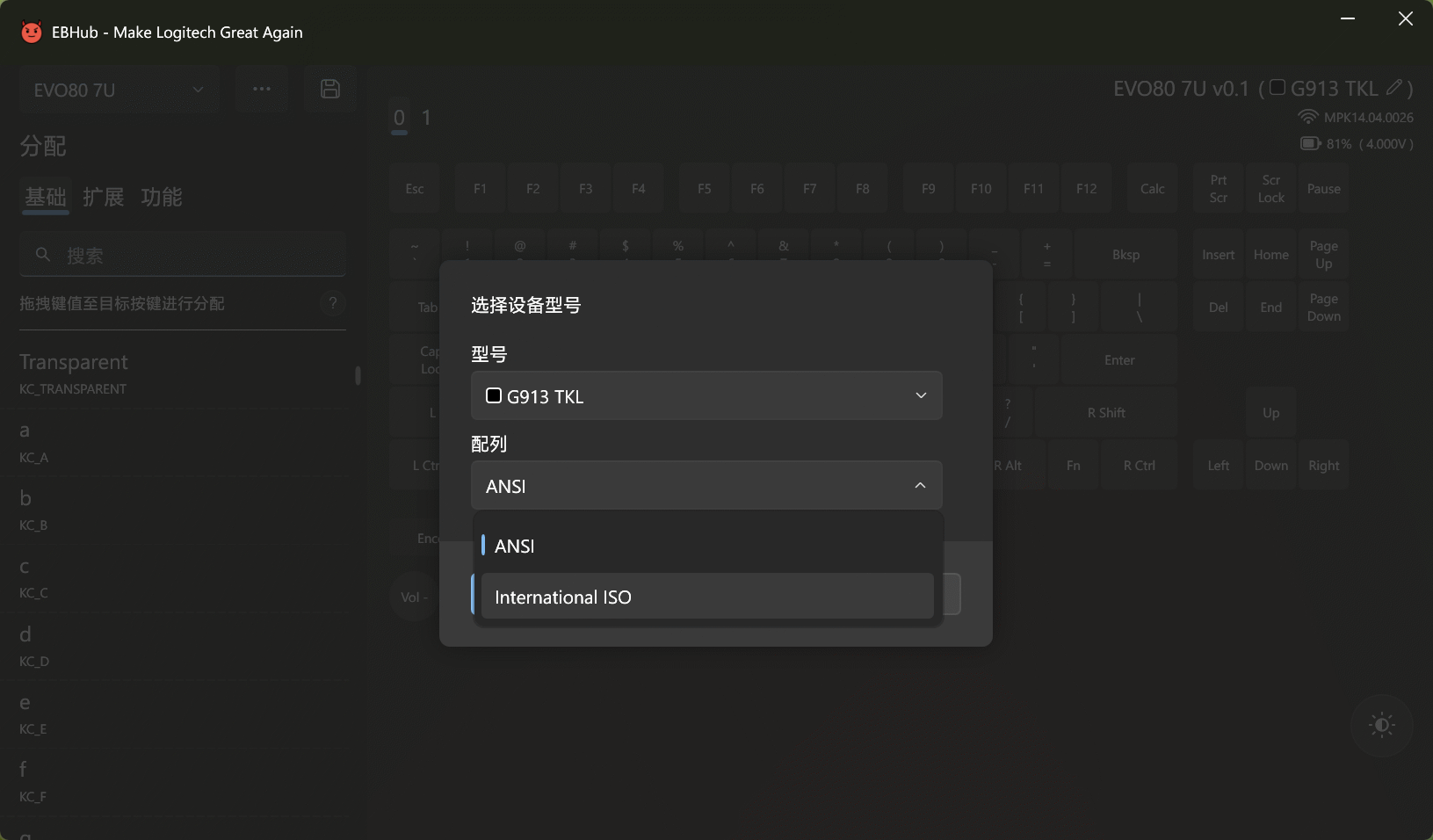

启动EBHub后，点击窗口右上角的修改设备型号按钮

在配列下拉对话框中选择目标配列类型，点击保存按钮，如果系统中有运行G Hub，此时G Hub会重启

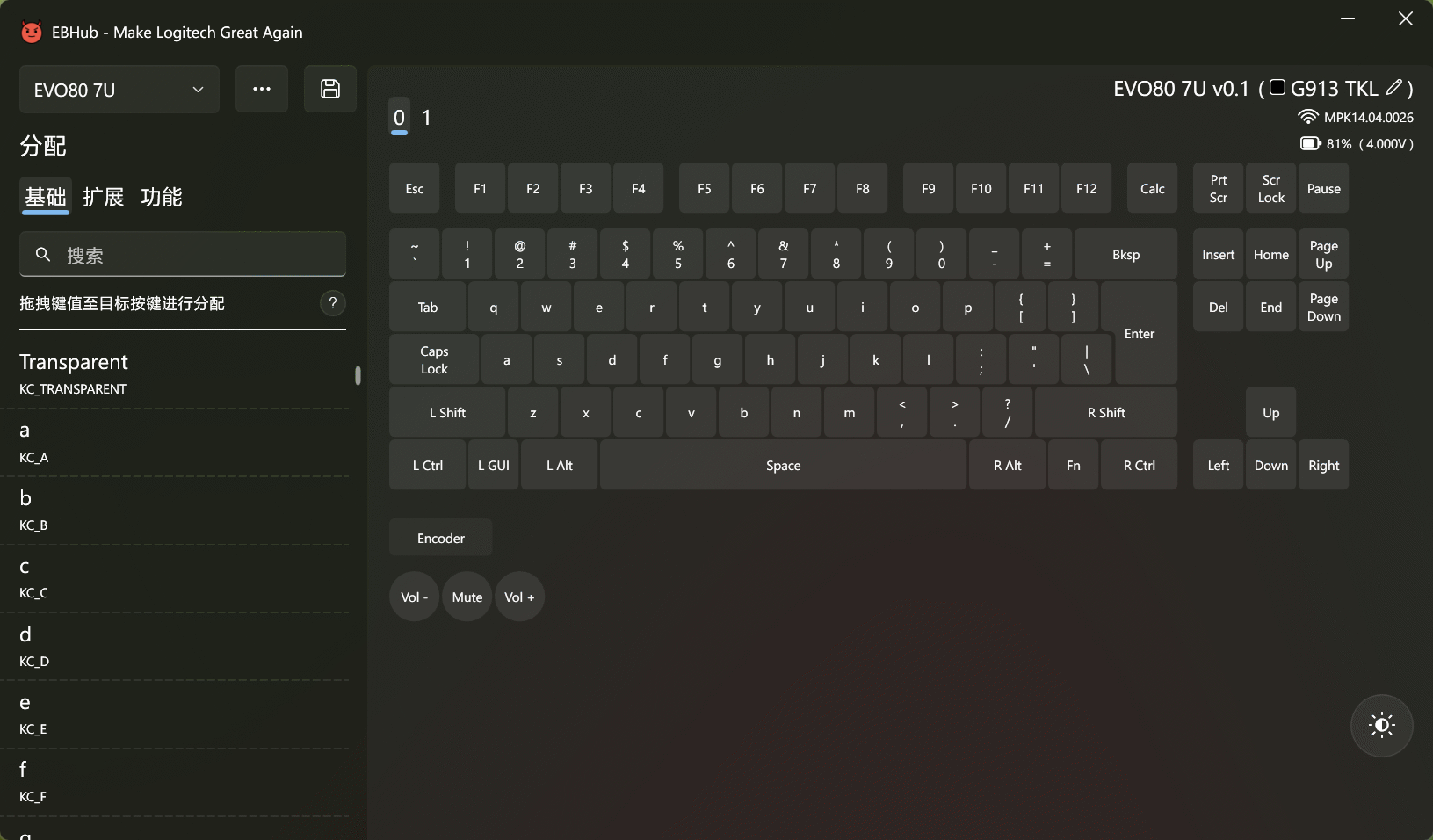

配列切换成功

注意：如果之前有使用EBHub修改过按键，切换成功后|\按键键值可能被清空，需要重新分配键值

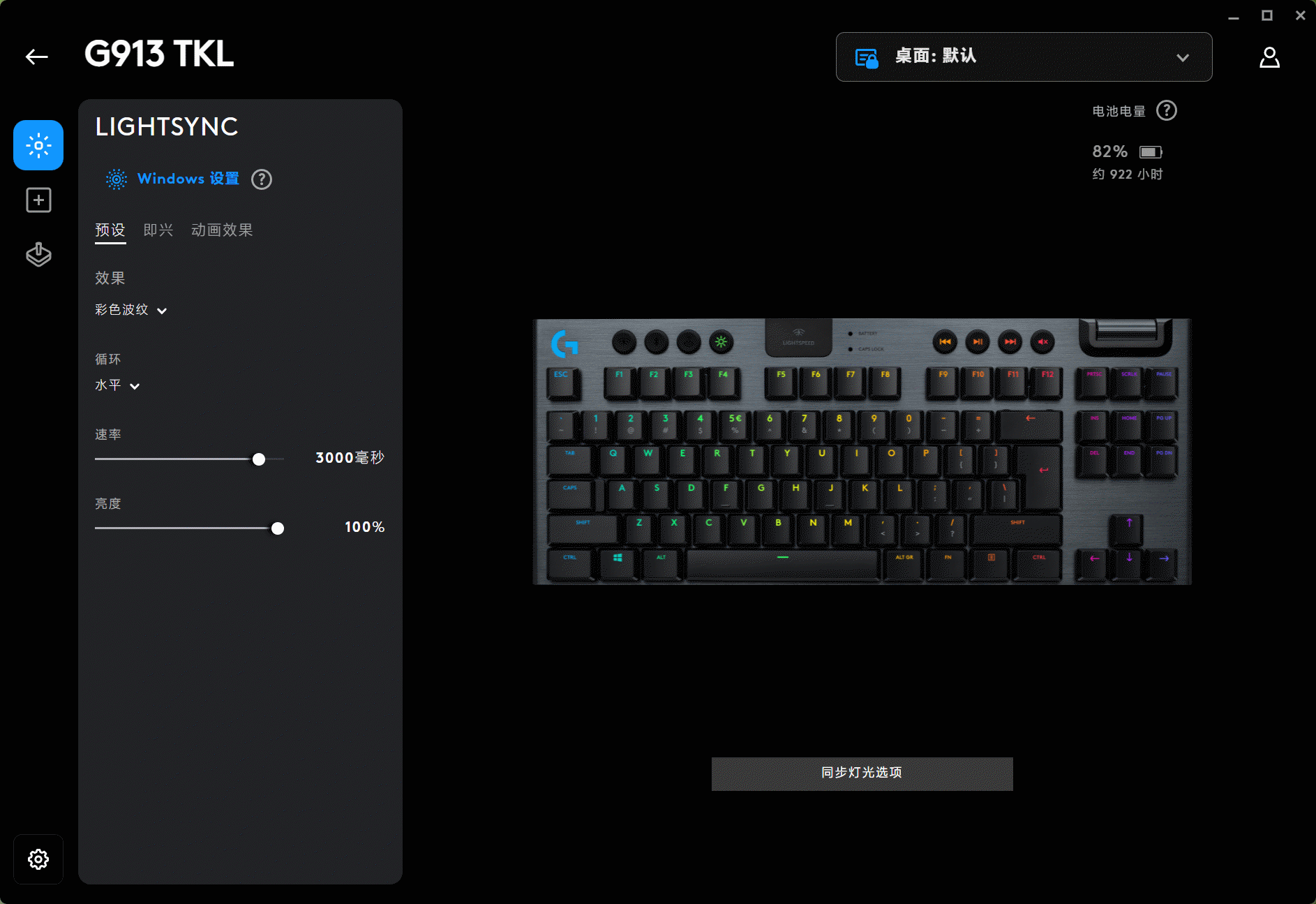

G Hub的键盘配列也会同时生效

无线配对与模式切换

模式切换与配对可通过LS/BT按键进行，默认键位下为FN + PrtScr / FN + Scroll Lock，短按切换、长按3秒配对，详细说明与注意事项参见功能键说明

2.4G配对

首先在电脑端使用G Hub或EBPairer使接收器进入配对模式，然后通过上面提到方法使键盘进入配对模式，等待电脑端工具提示配对成功，配对成功后键盘对应指示灯会变为常亮状态

接收器相关

总的来说，只要是Lightspeed（G系列设备）的接收器，且接收器型号为C-U0018/0021/0025（接收器型号在铁壳钢印上有标注）均可使用且支持一拖二（一个接收器连接一个鼠标一个键盘），如果不清楚接收器型号可根据罗技官网的文章中罗列的键盘鼠标型号进行查找，哪个便宜买哪个

一拖二

在去年G Hub更新后，使用鼠标接收器（G Hub配对工具中显示为LIGHTSPEED MOUSE）已无法通过G Hub配对工具实现一拖二配对（配对新设备后已配对的设备会被覆盖），暂时只能通过本人开发的EBPairer实现

注：一拖二配对后，部分情况下会出现键盘和鼠标信号互相干扰的问题，但由于发生情况比较复杂，目前最好的解决方案就是通过USB延长线或Hub连接接收器尽量缩短其与键鼠的距离

假货

目前闲鱼上有很多假的接收器，用也是可以用的但是信号强度和稳定性并不能保证（2.4G属于高速信号，从芯片ANT引脚到天线之间需要通过匹配电路对信号传输进行调校，而调校门槛较高需要专业的设备才能进行），有的仿制的接收器很多使用了罗技工厂流出的外壳甚至PCB都是罗技工厂流出，外观上基本上无法辨认，本人暂时亦无法提供帮助，尽量在专门销售罗技相关配件的商家购买

优化补丁

与初版一致的此处不再重复，可以直接参阅初版优化补丁

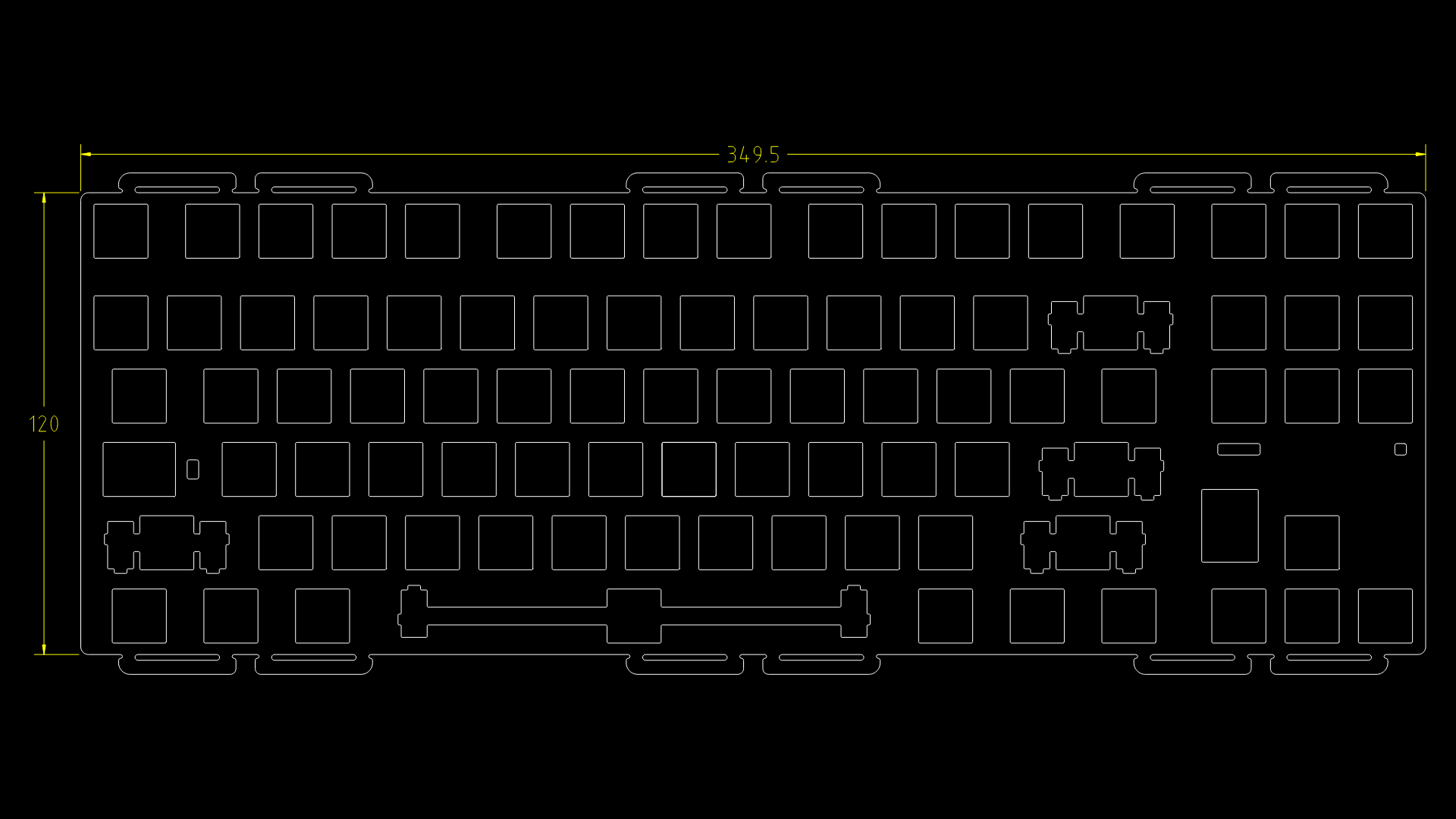

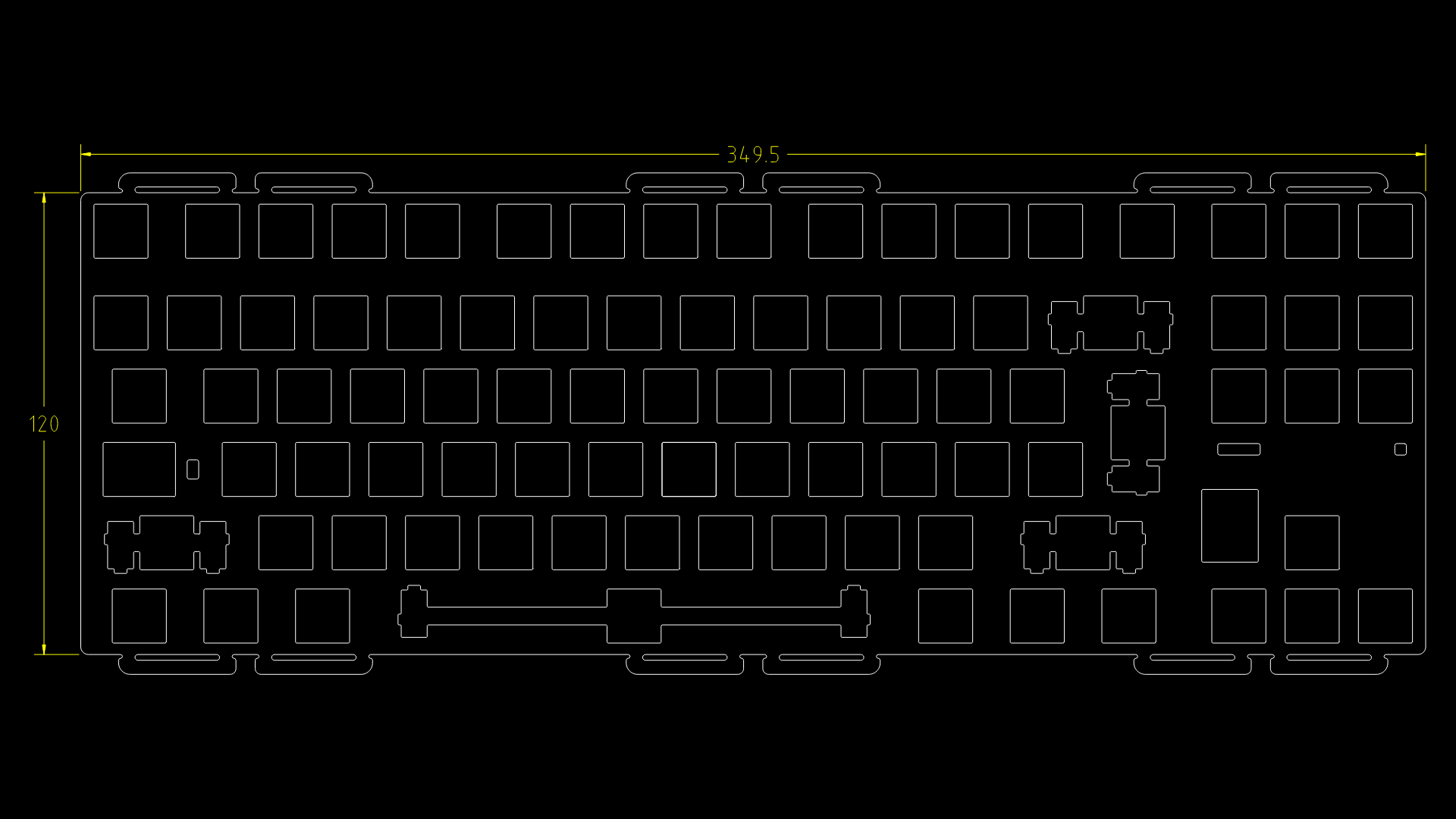

定位板图纸

多配列无法同时兼容，故图纸分为ANSI/ISO两个版本，卫星轴开槽已测试腹灵V3/鸿丰模具/构思者完美适配，MZ外设的冰激凌有一定框量需要填充

CAD图纸下载地址：ANSI配列 (一回) | ISO配列 (7回)

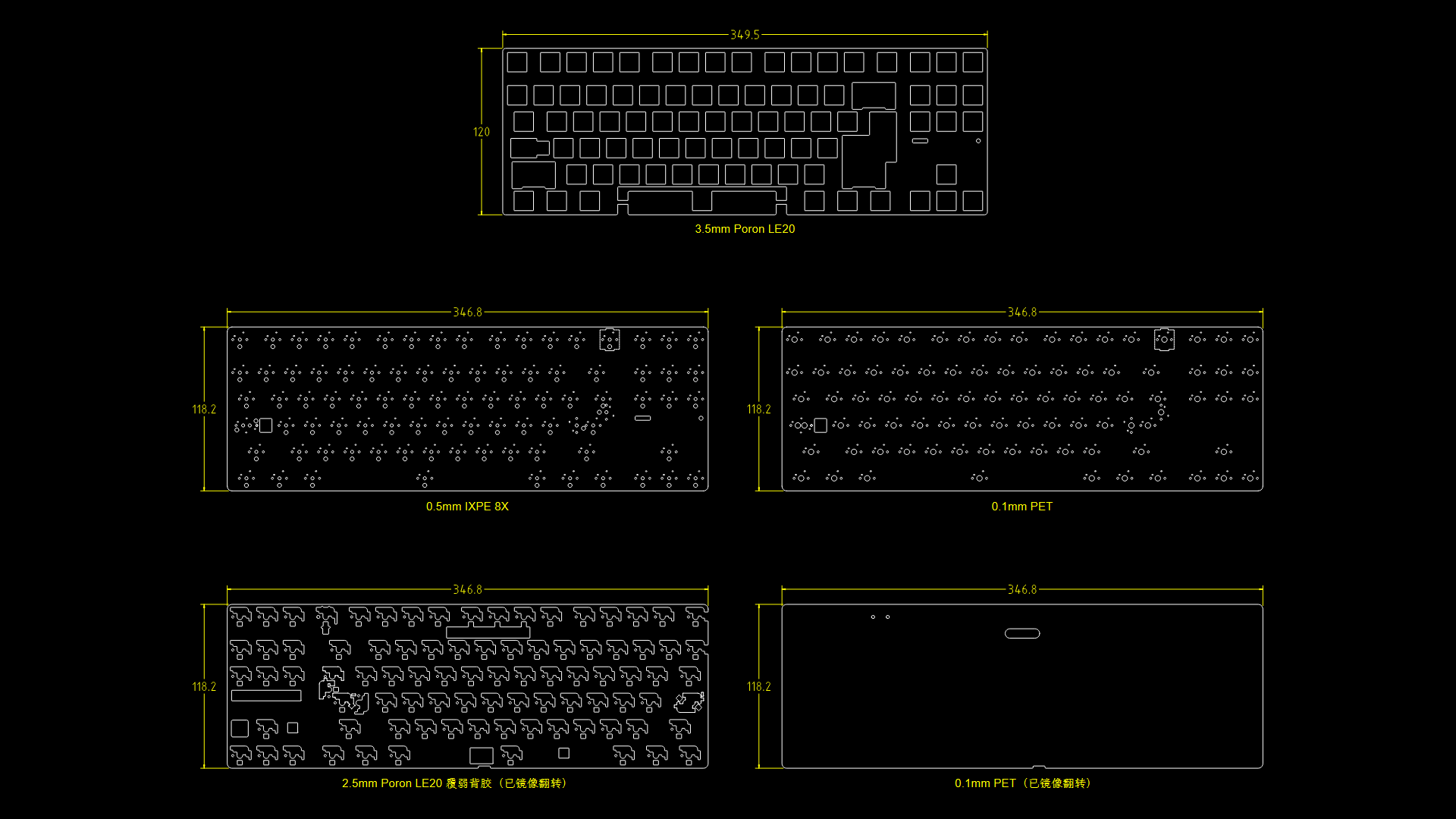

声音包图纸

声音包为通用版，兼容多配列

CAD图纸下载地址：声音包
